Gブロックドレイン

  • 画像1
  • ◆ゴムチップフィルターを内臓する事により、排水溝内部にゴミ、土砂などの進入を防止する事ができ、初期の内部状況を長期間維持する事ができますので、雑草の防止、初期の雨水流量の確保が可能になりました。

    ◆通常の使用条件では基本的に内部掃除は必要としませんが、ゴムチップフィルター部の透水量が低下した際は、上部より高圧水で洗浄する事により透水量は復元致します。


  • 従来型との比較
  • 透水性能

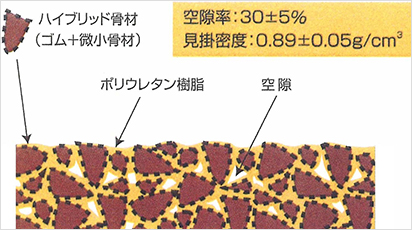

ゴムチップフィルター構造

  • 画像5
  • 空隙率30±5%

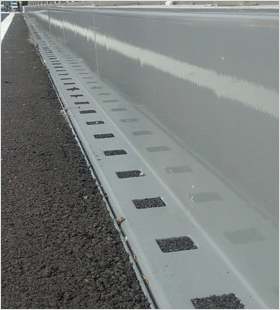

    ゴムチップ付き透水グレーチングで多数実績有り。

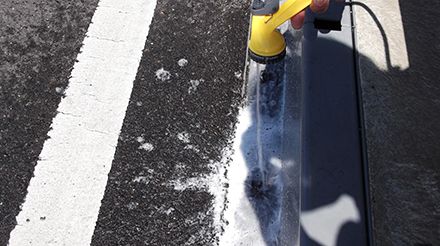

お手入れ方法

  • 画像6
  • ポータブル高圧洗浄機で上面より洗浄できます。

    フィルター下部は空隙ですので、土砂は排出されます。

    オイルなどによる汚れは、家庭用中性洗剤を混ぜて洗浄してください。


素材・表面処理の選択可能

  • 画像8

    【25年耐用】
    SS400
    +溶融亜鉛メッキ

  • 画像9

    【50年耐用】
    SS400
    +アルミ合金メッキ
    +ナイロンコーティング

  • 画像7

    【100年耐久】
    二相ステンレス鋼


■上記耐用年数は使用条件により異なります。

Gブロックドレイン



◆従来のSS400素材 + 防蝕表面処理を二相ステンレス鋼にする事により、表面処理が不要になり100年耐用製品を可能にしました。

◆SS400に比べ強度が1.6倍となり30%の軽量化により施工性が飛躍的に向上しました。

◆メッキや粉体塗装製品は施工時及び施工後に擦り傷がつくと腐蝕が進行するが、二相ステンレスは素材に自己修復能力がある為腐蝕の発生がありません。

  • 従来型との比較
  • 透水性能

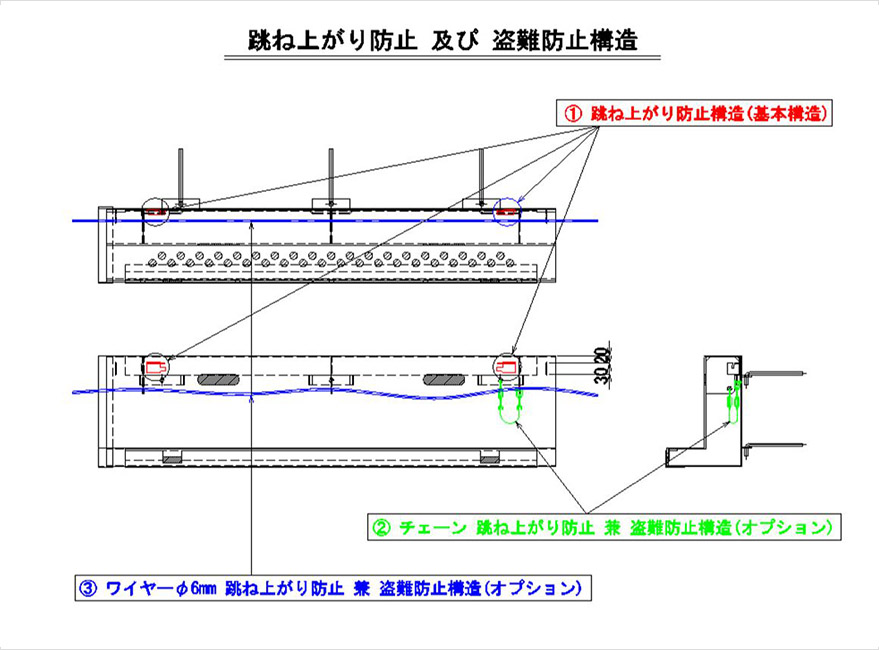

安全構造へのこだわり

通常の跳ね上がり防がり防止構造に加え、オプションでチェーン及びワイヤーによる跳ね上がり防止構造兼盗難防止構造をご用意しております。これにより、三重の跳ね上がり防止構造と二重の盗難防止構造が可能となります。

跳ね上がり防止 及び 盗難防止構造 従来型との比較

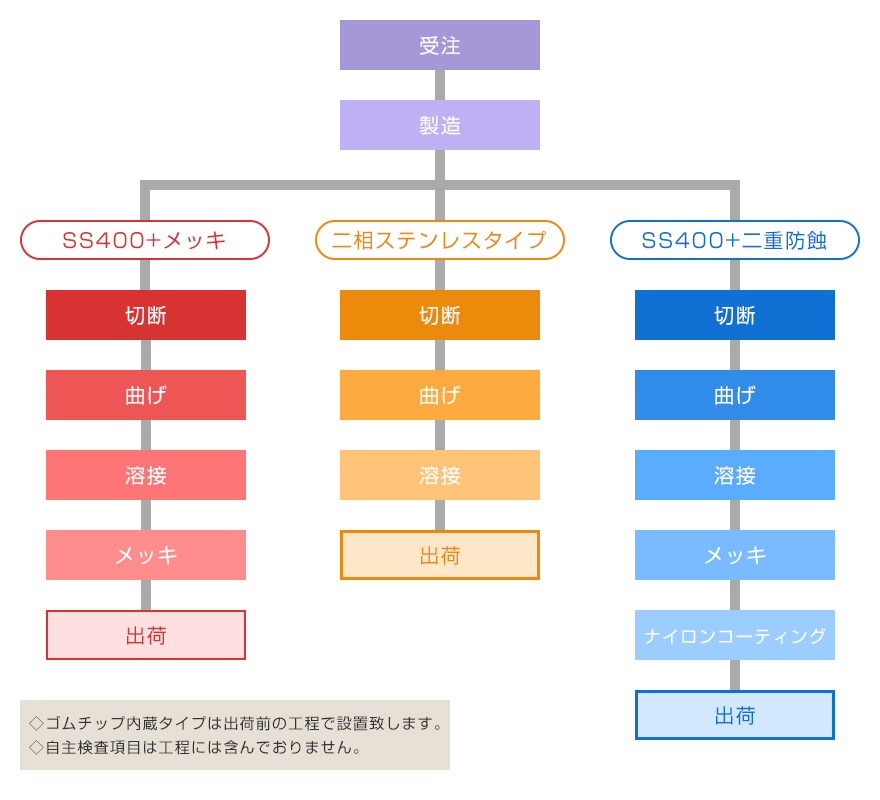

製造工程

従来型との比較

タイプ別構造

橋梁の設計条件より以下の構造をお選びいただけます。

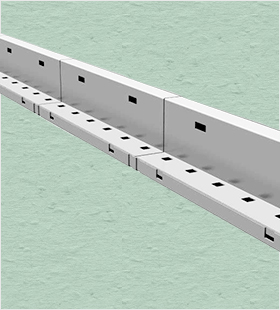

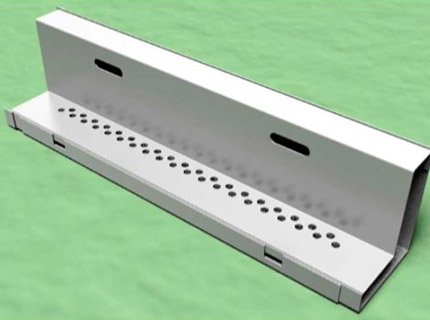

ブロックタイプ
  • 画像19
  • 画像20

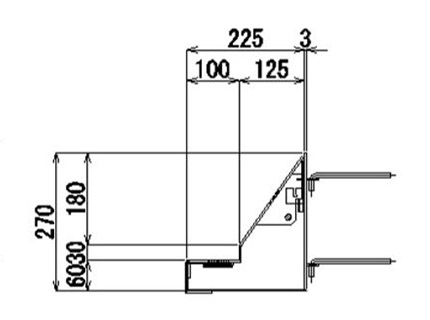

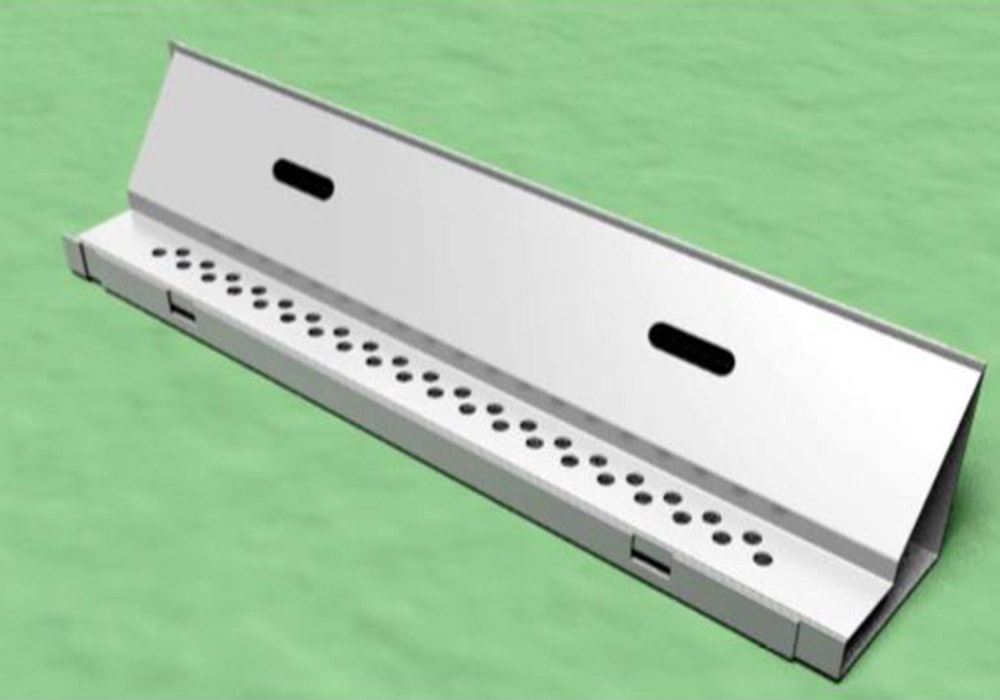

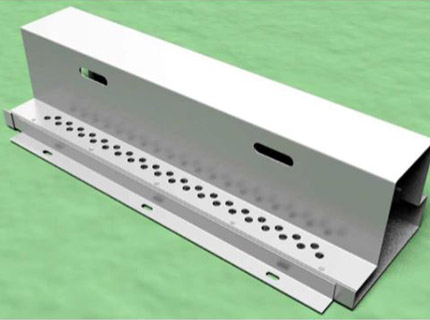

フロリダタイプ
  • 画像16
  • 画像17

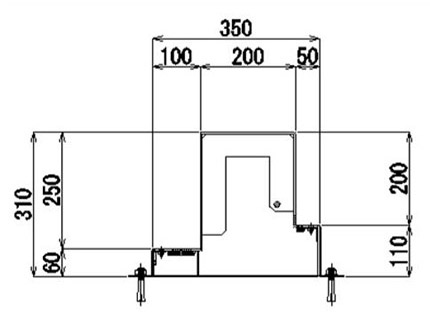

歩車道境界タイプ型
  • 画像24
  • 画像25

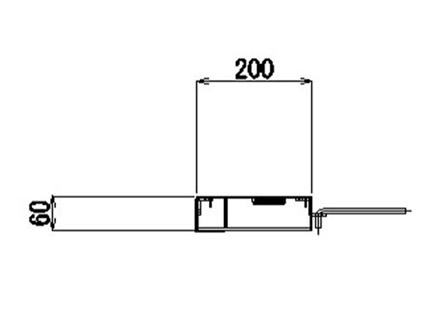

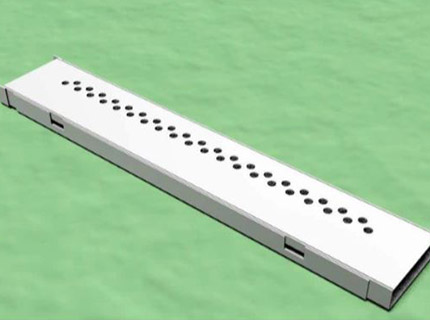

フラットタイプ(車道用)
  • 画像26
  • 画像27

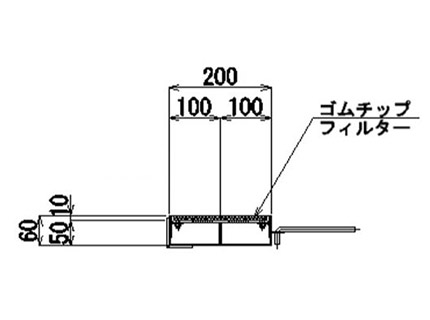

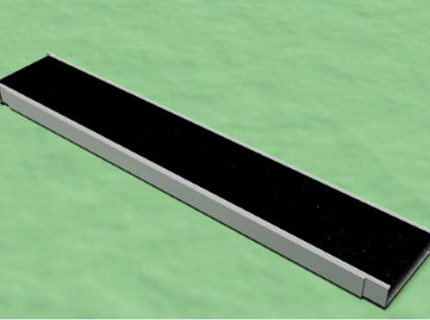

フラットタイプ(歩道用)
  • 画像28
  • 画像29

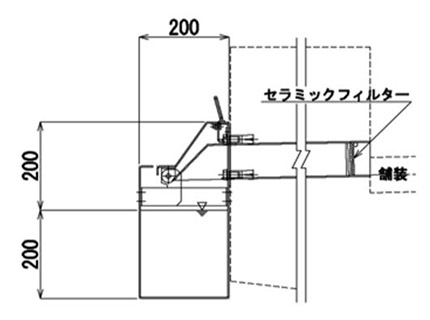

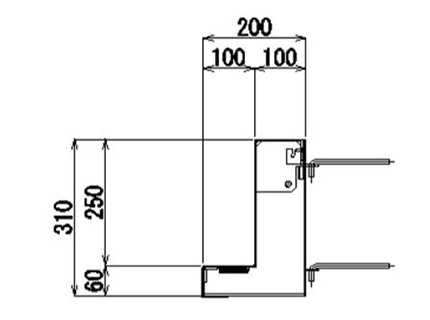

外付けタイプ
  • 画像30
  • 画像31

※地覆形状や排水計算結果により寸法値は変化いたします。
